Descripción:

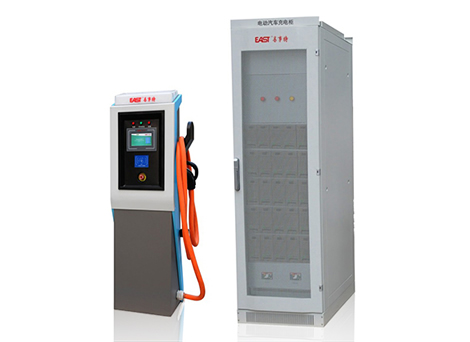

Debido al uso de los vehículos eléctricos de carga distribuida, su rápida implementación y la necesidad de una efectiva red de recarga, nosotros proporcionamos un servicio de carga de alta potencia para los coches eléctricos. El dispositivo de carga Split DC se compone de un gabinete rectificador y varios terminales de carga al aire libre, en cada gabinete rectificador se pueden instalar 25 módulos rectificadores, equipados con un bastidor estándar. Pudiéndose así usar en las estaciones de carga, estacionamientos privados, etc.

	Split DC serie I: rango de tensión de salida DC200V ~ 400V ajustable, la potencia de salida máxima es de 150KW.

	Split DC serie II: rango de tensión de salida DC400V ~ 700V ajustable, la potencia de salida máxima es de 150KW.

Características:

Diseño modular

Protección completa

	Sobre voltaje de entrada AC
	Protección de bajo voltaje
	Sobre voltaje a la salida
	Protección de bajo voltaje
	Protección contra una sobre corriente
	Protección de la temperatura
	Protección de sobrecarga
	Protección de conexión por batería invertida
	Protección contra sobretensiones..

Especificaciones:

Model	EVDC-40KW-4	EVDC-50KW-4		EVDC-80KW-4	EVDC-150KW-4
Input
Input voltage(V)	323～475(Three phases)
Input current(A)	≤100	≤110		≤220	≤300
Input frequency(Hz)	45～65
Efficiency	≥95%
Input PF	≥0.99
Input THD	≤5%）
Output
Output voltage range	400Vdc series：200～400V
Output rated current	105	125		210	375
Max output current	112	133		224	400
Soft start time(S)	3～8
constant current range	10％～100％
Voltage precision	≤±0.5％
Current precision	≤±0.5％
Ripple factor	≤1％
Current sharing unbalance degree	≤±3％，（50％～100％rated load）
noise(dB)	<65
Charging configuration and executive standard
Charging plug number	/
Charging cable length(m)	/
Communication protocol executive standard	GB/T 27930-2011， NB/T 33003-2010
Charger executive standard	NB/T 33001-2010，NB/T 33008.1-2013
Environmental parameter
Operating temperature(℃)	-20～+50
Storage temperature(℃)	-40～+80
Relative humidity	≤95％
Atmospheric pressure(kPa)	70～106
Mechanical parameter
Dimensions(HWD)(mm)	1400600600		2000600600
weight(kg)	≤170		≤270
IP degree	IP31
Model	EVDC-40KW-7	EVDC-50KW-7		EVDC-80KW-7	EVDC-150KW-7
Input
Input voltage(V)	323～475（three phases）
Input current(A)	≤100	≤110		≤220	≤300
Input frequency(Hz)	45～65
Efficiency	≥95%
Input PF	≥0.99
Input THD	≤5%）
Output
Output voltage range	700Vdc：300～700V
Output rated current	60	75		120	212
Max output current	65	81		130	225
Soft start time(S)	3～8
constant current range	10％～100％
Voltage precision	≤±0.5％
Current precision	≤±0.5％
Ripple factor	≤1％
Current sharing unbalance degree	≤±3％，（50％～100％ rated load）
noise(dB)	<65
Charging configuration and executive standard
Charging plug number	/
Charging cable length(m)	/
Communication protocol executive standard	GB/T 27930-2011， NB/T 33003-2010
Charger executive standard	NB/T 33001-2010，NB/T 33008.1-2013
Environmental parameter
Operating temperature(℃)	-20～+50
Storage temperature(℃)	-40～+80
Relative humidity	≤95％
Atmospheric pressure(kPa)	70～106
Mechanical parameter
Dimensions(HWD)(mm)	1400600600			2000600600
weight(kg)	≤170			≤270
IP degree	IP31

Aplicaciones:

	Centros comerciales
	Estaciones de recarga de vehículos
	Parkings privados
	Parkings públicos
	Etc

Galería:

Descargas:

SPLIT DC CHARGING DEVICE
