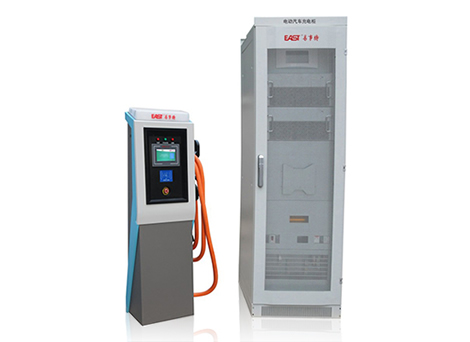

Debido a las exigencias del sistema eléctrico actual, nos vemos en la necesidad de desarrollar estaciones de almacenamiento de energía, redes inteligentes interactivas y optimizar el uso de los recursos energéticos desarrollando así una nueva generación de productos de alimentación eléctrica. En el ámbito del almacenamiento de energía fotovoltaica (PV) y sistemas de micro redes vinculadas a la red eléctrica pública entre CA a CC y CC a CA hemos desarrollado este dispositivo convertidor bidireccional. Este cargador tipo Split se compone de dos equipos; un gabinete rectificador de carga y un terminal de aplicaciones al aire libre. Con un diseño modular, un solo rectificador y módulo inversor de 50 kw. Aplicable a lugares como estaciones de carga, estacionamientos privados, etc. |
 |
|
 |
|
 |
Split V2G cargador público serie I: rango de tensión de salida DC250V ~ 750V ajustable, la potencia de salida máxima es de 50 kW. |
|
|
Split V2G cargador público serie II: rango de voltaje de salida DC250V ~ 750V ajustable, la potencia de salida máxima es de 150KW. |
|
|
| Características: |
 |
|
|
|
Compuesto por: |
| |
|
IGBT |
|
Filtro AC/DC |
|
Arrancador suave |
|
Monitor |
|
Transformadores de aislamiento |
|
Dispositivos de protección. |
|
|
Con la regulación de pico red de energía, mejorar la calidad de la red eléctrica, y nuevas funciones de acceso a la energía. |
|
|
| Especificaciones: |
|
|
|
Model |
EVDC-50KW-V |
EVDC-150KW-V |
Input |
Input voltage(V) |
323～475（three phases） |
Input current(A) |
≤300 |
Input frequency(Hz) |
45～65 |
Efficiency |
≥93% |
Input PF |
≥0.99 |
Input THD |
≤5%） |
DC output |
Output voltage range |
700Vdc series：250～700V |
700Vdc series：250～700V |
Output rated current |
80 |
240 |
Max output current |
85 |
250 |
Soft start time(S) |
3～8 |
constant current range |
10％～100％ |
Voltage precision |
≤±0.5％ |
Current precision |
≤±0.5％ |
Ripple factor |
≤1％ |
Current sharing unbalance degree |
≤±5％，（50％～100％rated load） |
noise(dB) |
<65 |
Inverter output |
Output voltage range（V） |
（three phases）400V±15% |
Max efficiency |
≥93% |
Frequency range |
47-51.5Hz |
Power factor |
≥0.99 |
Output THD |
≤5% |
THI |
<3%(rated load) |
Power factor |
0.9（leading）-0.9（lagging） |
Charging configuration and executive standard |
Charging plug number |
/ |
Charging cable length(m) |
/ |
Communication protocol executive standard |
GB/T 27930-2011， NB/T 33003-2010 |
Charger executive standard |
NB/T 33001-2010，NB/T 33008.1-2013 |
Environmental parameter |
Operating temperature(℃) |
-20～+50 |
Storage temperature(℃) |
-40～+80 |
Relative humidity |
≤95％ |
Atmospheric pressure(kPa) |
70～106 |
Mechanical parameter |
Dimensions(H*W*D)(mm) |
2000*600*600 |
2000*1200*800 |
weight(kg) |
≤350 |
≤1000 |
IP degree |
IP31 |
|
|
| Aplicaciones: |
|
|
|
|
Centros comerciales |
|
Estaciones de recarga de vehículos |
|
Parkings privados |
|
Parkings públicos |
|
Etc |
|
|
