ESTABILIZADORES
Estabilizador de Tensión Trifásico a Servomotor SBW
  Características del Producto
  Descripción
  Características
  Especificaciones
  Aplicaciones
  Galería
  Descargas
Descripción:

Los estabilizadores trifásicos a servomotor de la serie SBW y SBWF son equipos controlados electrónicamente por una logica que ofrece una protección contra sobretensiones y picos de la red eléctrica de entrada, eliminando los ruidos de línea y estabilizando la tensión de salida dentro del ±3% de la tensión requerida para alimentar las cargas críticas. El equipo nos ofrece a su salida una tensión totalmente controlada, limpia, estabilizada, aislada de la red y con una Onda Senoidal pura.

La serie SBW y SBWF está compuesta por un circuito de control automático para la detección de la tensión de entrada y la compensación de la tensión de salida que controla un servomotor de velocidad variable.
Cuando la red de entrada no sea estable o cuando la carga alimentada varíe, este circuito muestrea sus valores y los compara con unos valores preestablecidos.
Esta señal es enviada al control electrónico del servomotor haciéndolo rotar en un sentido o en otro en menos de 1 segundo para ajustar la posición de las escobillas de carbón que se deslizan sobre los devanados de un autotransformador vertical cambiando la tensión de compensación y obteniendo automáticamente una tensión de salida estabilizada.
Esa tensión estable se entrega a la carga después de pasar por un transformador de aislamiento. El sistema está dotado de un detector de fases para evitar una rotación inadecuada, de manera que el equipo quedara en alarma si la rotación es incorrecta sin provocar ninguna avería. Con tan solo cerrar el automático magnetotérmico frontal y pulsar el “Arranque del estabilizador”, se pondrá en funcionamiento automáticamente alimentando, estabilizando y protegiendo a las cargas conectadas. El equipo incorpora un arranque retardado para conexión después de un fallo de red y un Bypass Manual para mantenimiento o para alimentar las cargas por fallo del sistema.
Características:

Precisión de salida del 3%

Retardo al arranque

Protección contra sobretensiones y picos en la red

Eliminación de los ruidos de línea

Salida aislada de la red con Onda Senoidal Pura

Transformador de Aislamiento

Detector de fase

Fácil de usar

Bypass de Mantenimiento

Especificaciones:

ESTABILIZADORES DE TENSION TRIFASICOS A SERVOMOTOR

SBW - F ( CONTROL FASE A FASE)
REGULACION INDEPENDIENTE POR FASE UTILIZA 3 TRANSFORMADORES SEPARADOR INDEPENDIENTES

MODELO

SBW-20K

SBW-30K

SBW-50K

SBW-100K

Potencia KVA

20 KVA

30 KVA

50 KVA

100 KVA

Potencia Watios

16 KW

24 KW

40 KW

80 KW

Max. Intensidad salida

24.33 A

36.50 A

76.05 A

121.69 A

Peso Kgr

160

185

245

410

Dimensiones LxAxH mm

485x730x1110

485x730x1110

570x810x1410

620x990x1530

SBW - T ( CONTROL UNICO)
DEPENDE DE UN REGULADOR DE TENSION UTILIZA 1 TRANSFORMADOR SEPARADOR

MODELO

SBW-100K

SBW-180K

SBW-225K

SBW-320K

Potencia KVA

100 KVA

180 KVA

225 KVA

320 KVA

Potencia Watios

80 KW

144 KW

180 KW

256 KW

Max. Intensidad salida

121.69 A

219.04 A

273.80 A

389.41 A

Peso Kgr

415

645

765

945

Dimensiones LxAxH mm

700x900x1660

835x1100x1830

850x1100x1830

900x1240x2109

ENTRADA

Tensión de entrada

3 x 380 / 220 Vac + N  ± 20 %  + Tierra

Frecuencia de entrada

50/60 Hz ±5%

Regulación

Independiente por fase

SALIDA

Tensión de salida

3 x 380/ 220 Vac + N  ± 3%

3 x 380/ 220 Vac + N  ± 2%-5% ajustable

Frecuencia de salida

50/60 Hz

Rendimiento

> 95%

Bypass Manual

Opcional

Indicaciones visuales

 LEDs rojos de funcionamiento por fase, consumo por fase, voltimetros tensión de salida etc.

CARACTERISTICAS GENERALES A TODOS LOS MODELOS

Factor de potencia

0.8

Forma de onda de salida

Senoidal Pura, distorsión nula

Tiempo de respuesta

< 1.5 seg para variaciones de entrada superiores al ±10% de lo nominal

Capacidad Sobrecarga

120%  <10 seg

Protecciones contra

Sobretension, Hipotension, Sobretemperatura, Cortocircuito,…

Alarmas y protección

Sobrecarga, Sobrecorriente, Cortocircuito, fallo del equipo

Indicaciones y Medidas

Voltímetros y Amperímetros de entrada y salida, con LEDs luminosos

Rigidez dieléctrica Hi Pot

1.500 V de capacidad para una tensión senoidal durante 1 min. Sin cortes ni arcos eléctricos

Aislamiento dieléctrico

> de 2 MΩ

Ruido Audible

> 50db

Ruido medido a 1 mt

Menos de 40 dB

Temperatura de trabajo

de - 10º -  +40ºC

Humedad Relativa

de 20 – 5% no condensante

Aplicaciones:

Militares & Aeroespaciales y Navales

Procesos Informáticos y de telecomunicaciones

Aeropuertos, Hospitales, Túneles y carreteras

Bancos, Cajas de Ahorros, Bolsa

Edf. Oficinas

Robótica y Autómatas en Industrias y Fábricas

Líneas Ferroviarias, Transporte, Barcos

Edificios Inteligentes y de Seguridad

Equipos de Láser

Motores y Bombas

Centrales Eléctricas, Solares, Térmicas y en general cualquier instalación que precise una tensión estable

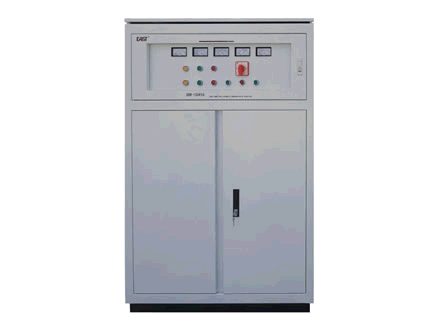

Galería:
Descargas:
STABILIZER SBW 20-320KVA (THREE PHASE) ING
USER MANUAL STABILIZER SBW 20-320KVA ING
ESTABILIZADORES DE TENSION TRIFASICOS EAST SBW 20-320 KVA 13
