UPS - ON LINE DOBLE CONVERSION
EA 900 II 1/1
  Características del Producto
  Descripción
  Características
  Especificaciones
  Aplicaciones
  Galería
  Descargas
Descripción:

La UPS On Line de Doble Conversión de la serie EA900II de EAST (1KVA~10KVA), adopta los últimos avances en I +D y la experiencia en aplicaciones de alta fiabilidad. Con la avanzada tecnología de control digital DSP, mejora la fiabilidad y el rendimiento del sistema con eficacia, y alcanza un mayor nivel de densidad de potencia y miniaturización. Además de eso, es capaz de satisfacer las necesidades individualizadas de todos los clientes, con un amplio rango de potencias para esta Ups On Line. La Ups On Line de la serie EA900II ofrece energía altamente fiables.

Características:
On-Line Doble Conversión de Alta Frecuencia y Onda Senoidal.
Diseño con Tecnología DSP (Tecnología de Control Digital)
Panel de control por Display LCD para la configuración de los parámetros del UPS
Alto Factor de Potencia Entrada (≥0.98 )
Amplitud de los Márgenes de Entrada (110 VAC- 300 VAC)
Función Cold Star  (arranque desde baterías)
Configuración optima de la batería (192 VDC /240 VDC)
Frecuencia  automática
Factor de Potencia Salida 0.9
Compatible con un Grupo Electrógeno o Generador
Función modo ECO para  ahorro energético.
Tensión de salida seleccionable por Display LCD
Tensión de salida BY PASS ajustable por Display LCD
Tensión de batería baja seleccionable por Display LCD
Auto-diagnóstico de puesta en marcha.
Protección de cortocircuito ,sobrecarga, temperatura del inversor, bajo/alto voltaje de batería.
Avanzada Gestión Inteligente de carga de baterías (ABM)
Auto control de la velocidad de los ventiladores cuando varían las cargas
Función de carga de batería automática cuando la UPS se encuentra en modo” apagado".
Conectividad a PC vía puerto RS232 y protección RJ45
Puerto de comunicación seleccionable(Opcional): USB ,SNMP, AS - 400, DB9
Software (UPSMART 2000I) con cables incluidos para apagado o reinicio programado.
Opcional Apagado de Emergencia (EPO)
Opcional Transformador de Aislamiento Galvánico
Ampliaciones de autonomía especiales mediante armarios de baterías
Cargador de baterías especial para reducir el tiempo de carga.
Especificaciones:

Modelo

EA901II

EA902II

EA903II

Capacidad

1 KVA/900 W

2 KVA/1800 W

3 KVA/2700 W



Rango de tensión de Entrada

110/300 ± 5% VAC (50% carga)
160/300 ± 5% VAC (100% carga)

Rango de frecuencia de Entrada

45-55Hz ±0.5% / 55-65Hz ±0.5% (automática)

Factor de potencia de Entrada

≥0.98

Rango de Bypass de Entrada

Calificación tensión salida - 34 ,+ 32 V

Salida

Rango de tensión de Salida

208VAC/220VAC/230VAC/240VAC configurado vía LCD

Factor de potencia de Salida

0.9

Distorsión de tensión de Salida

±1%  Pura Señal Senoidal

Factor Intensidad cresta de Salida

3:1

Frecuencia

Sincronizada con la red en Modo AC , 50/60 HZ ± 2 en Modo Batería

Distorsión Armónica

<3% Carga lineal; <5% Carga no lineal

Tiempo Transferencia

Modo AC a Modo Batería : 0 ms
Modo Inversor a Modo By Pass : 4 ms

Capacidad Sobrecarga Inversor

105%-150% transfer a bypass después de 30seg;
>150% transfer a bypass después de 300mseg

Eficiencia

Modo AC

≥ 90%

Modo Batería

≥ 87%

Modo ECO

≥ 94%

Baterías

Tensión de baterías

36 VDC

72 VDC

Tipo de baterías

3x7 AH

6x7 AH

6x9 AH

Cargador Baterías
(3 estados de carga)

 estándar

1 A

Long time

6A

Tiempo de Recarga

90% capacidad después de 8 horas

Protección y Control

Control

Silencio, arranque en baterías, reinicio AC, auto reinicio

Protección

Protección sobre temperatura, ventilador, L y N conexión equivocada, corto-circuito salida

Alarma

Fallo red principal (beep-4s), batería baja (beep-1s), sobrecarga (2 veces -1s), fallo UPS (beep largo)

Comunicación

Standard RS232 y USB, Tarjeta SNMP (opcional)

Software

Windows 98/2000/2003/XP/Vista//2008/Windows 7/ 8

Software UPSmart 2000

Estados analizados: Switch sistema on/off UPS, estados trabajo Monitor UPS ,históricos

Display

LCD

Entorno del sistema

Temperatura y Humedad

Temperatura Trabajo: 0-40º C  Humedad: 20-90 % RH & 0-40 % (sin condensación)

Ruido

<50db (1-3kva)

Altitud

0m<altitud <1500m, sobre 1500m, usar prorrateo potencia

Dimensiones

Dimensiones (wxdxh)mm

UPS con baterías

144*410*215

190*452*341

190*452*341

Banco de baterías

144*410*215

190*452*341

190*452*341

Peso (kg)

13

23.5

26.6

Aplicaciones:

Centros de servidores centralizados, Centro de control de redes, Centros de ordenadores, Estaciones de Trabajo , Redes informáticas pequeñas,Cajas Registradoras, Servidores Internet, Cajeros Automaticos, Equipos médicos, Sistemas de Seguridad y Emergencias (luces , alarmas), Centros de datos, Servidores, Procesos industriales , PLC Industriales ,Sistemas de voz y datos Telecomunicaciones, E-Busines , Aplicaciones Hospitalarias etc.

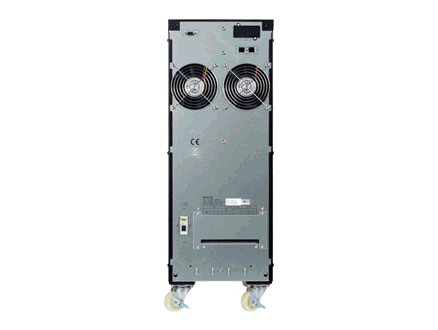

Galería:
