UPS - ON LINE DOBLE CONVERSION
EA 900 LCD
  Características del Producto
  Descripción
  Características
  Especificaciones
  Aplicaciones
  Galería
  Descargas
Descripción:

El UPS On Line Doble Conversión EA900LCD está diseñado con la última tecnología, por lo que es distinguido por su calidad y fiabilidad. El rango de la tensión de entrada es extraordinario de 118 V a 300 V para que el SAI pueda seguir funcionando bien en las zonas de red de baja calidad y en otras aplicaciones robustas. También elimina las descargas innecesarias de batería para prolongar la vida útil de la batería.

La etapa de rectificador de la serie EA900LCD usa instrumentos de alta frecuencia, PWM, y el método de la corrección del factor de potencia.
Por lo tanto, la corriente de entrada es de onda sinusoidal pura, y factor de potencia puede ser más del 95%.
PARALELIZABLE (6 - 20 KVA)
EA900LCD 6KVA-20KVA N +1 redundancia paralela 6KVA-20KVA, especialmente diseñado para proporcionar una solución de protección de energía redundante, es capaz de realizar en paralelo hasta 3 sistemas de UPS, con el fin de conseguir una potencia y seguridad mayor.
Características:

Tecnología On-Line Doble Conversión de Alta Frecuencia y Onda Senoidal

Diseño de alta frecuencia de microprocesador múltiple & Tecnología DSP

Alto Factor de Potencia con gran Amplitud de Márgenes de Entrada

Paralelizable con redundancia N+1 (6 -10 KVA)

Función Dc star (arranque desde baterías) y auto-diagnostico seleccionable

Reducida distorsión armónica de la señal de salida y filtros EMI/RFI

Panel de control LCD, Led's, alarmas acústicas y Auto-diagnóstico de puesta en marcha

Gran eficiencia con ahorro energético y baja emisión de calor en largos tiempos de trabajo

By-pass automático y manual para mantenimiento

Función de carga de batería automática cuando la UPS se encuentra en modo” apagado"

Protección de sobretensión y pararrayos

Protección de cortocircuito y de sobrecarga

La velocidad de ventilador cambia automáticamente cuando hay cambios en la carga

Ampliaciones de autonomía especiales mediante armarios de baterías

Conectividad a PC vía puerto USB con software y cable incluidos (Opcional)

Puerto de comunicación seleccionable: SNMP, AS - 400, USB Y DB9 (Opcional)

Apagado o reinicio programado

Diseñados para trabajar bajo las condiciones más adversas

Eficaz protección frente a los errores del suministro eléctrico comercial

Compactos, fáciles de manejar y libres de mantenimiento

6-20 KVA N+1 Paralelo o Redundancia, uniendo en paralelo 2 ó 3 SAIs iguales

10-20 KVA Incluye cargador baterías especial para reducir el tiempo de carga

Especificaciones:
  Modelo
EA901
LCD
EA902
LCD
EA903
LCD
EA906
LCD
EA9010
LCD
  Capacidad (Carga   lineal)

1KVA
700W

2KVA
1400W

3KVA
2100W

6KVA
4200W

10KVA
7KW

ENTRADA
  Fase

Media carga 120-300VAC
Carga completa 165V-300VAC

176V-276 VAC

  Tensión   50/60 Hz±4 %
  Frecuencia

≥0.97

≥0.98

SALIDA

  Tensión

220V/230V/240V±2%

220V/230V/240V±1%

  Frecuencia de salida

50/60Hz±0.2Hz

50/60Hz±0.5Hz

  Tolerancia de salida
  de tensión

  < ±5%(100% Con o sin carga)

  Distorsión

  <3%(Carga lineal); <5% (Carga no lineal)

  Salida Forma de
  onda

  Onda senoidal pura

  Eficiencia

  ≥85%

  Capacidad en   sobrecarga

110%~150%: posterior transferencia a Bypass después de 1 min
Superior a 150%: apagado en 200ms

110%~150%: 10Mins
>150%: 1Min

  Factor de cresta

  3:1

  Cortocircuito

  La Ups desconecta la salida y alarma
BATERÍA

  Tensión de batería

36VDC

96VDC

240VDC

  Tensión de carga

40.5±1V

110±1V

274.5±1V

  Batería Tipo

  Sellada de Plomo-Ácido libre de mantenimiento

  Baterías Unid.

3x12V/7AH

8X12V/7AH

20X12V/7AH

20X12V/9AH

  Tiempo Backup   (Full/Carga media)

7/18Mins

9/18Mins

5/15Mins

8/20Mins

5/11Mins

  Tiempo de carga

  Carga hasta 90%, ≤8 Horas

  Tensión de batería   baja

31±2V

83±2V

200±2V

  Corriente de Carga

  1A
OTROS

  Ruido (1m)

<45db

<50db

<55db

  LCD y LED

  Equipo, Inversor, Bypass, batería, carga, modo batería, frecuencia,
  UPS Indicador de fallos

  Tiempo de transf. de   AC a DC

  Cero

  Alarma sonora para   descarga de batería

  Fallo de equipo, Beep /4s; Batería baja, Beep /1s

  EMC

  EN 62040-2(EMI), EN61000-4-2(ESD),EN61000-4-3(RS),
  EN61000-4-4(EFT),EN61000-4-5(SURGE)

  Funcionamiento   anormal de UPS

  Beep continuo y LED rojo encendido

  Salidas

2 enchufes

3 enchufes

Terminales

  Interfaz de conexión

  Port USB y software de apagado, SNMP (Opcional)

  Temperatura   ambiente

  0℃ ~ 40℃

  Humedad

  10%~90%

  Peso neto (kg.)

13.5

26

29.3

93.6

93.6

  Dimensiones   (W×D×H)mm

145×415×215

190W×470D×330H

260W×560D×730H

Aplicaciones:

Ordenadores

Estaciones de trabajo

Redes informáticas pequeñas

Cajas Registradoras

Servidores Internet

Cajeros Automaticos

Equipos médicos (Electromedicina)

Sistemas de Seguridad y Emergencias (luces, alarmas)

Centros de datos

Servidores

Procesos industriales

PLC Industriales

Sistemas de voz y datos

Telecomunicaciones

E-Busines

Aplicaciones Hospitalarias

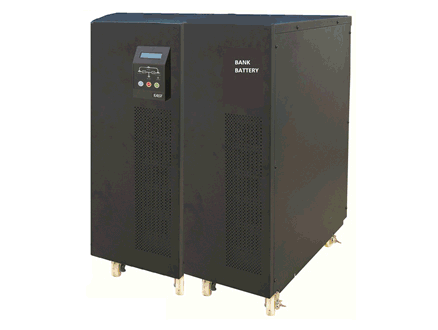

Galería:
