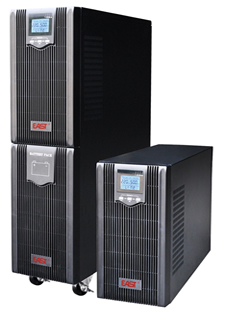

UPS - ON LINE DOBLE CONVERSION
EA 900 PRO 1/1
  Características del Producto
  Descripción
  Características
  Especificaciones
  Aplicaciones
  Galería
  Descargas
Descripción:

La UPS On Line de Doble Conversión de la serie EA900PRO de EAST (6KVA~10KVA), adopta los últimos avances en I +D y la experiencia en aplicaciones de alta fiabilidad. Con la avanzada tecnología de control digital DSP, mejora la fiabilidad y el rendimiento del sistema con eficacia, y alcanza un mayor nivel de densidad de potencia y miniaturización. Además de eso, es capaz de satisfacer las necesidades individualizadas de todos los clientes, con un amplio rango de potencias para esta Ups On Line. La Ups On Line de la serie EA900PRO ofrece energía altamente fiables.

Características:
Alta Fiabilidad

UPS On-Line Doble Conversión de Alta Frecuencia y Onda Senoidal. Tecnología avanzada de DSP (Procesador Señal Digital) se aplica al rectificador y al inversor. Diseño de ventilación trasera, ventilador que funciona a baja velocidad, el UPS es capaz de trabajar durante mucho tiempo en un entorno áspero. Software eficaz y función de protección de hardware, potente función de autodiagnóstico. Mayor fiabilidad que el sistema autónomo con tecnología digital paralela avanzada
Alta Disponibilidad

Amplio rango de voltaje de entrada (100 - 300 VAC), sistema autoadaptable de cuadrícula 50Hz / 60 Hz, adecuado para diversos ambientes de red. Reducción lineal en entrada de baja tensión, reduciendo los tiempos de descarga de la batería, extendiendo la vida útil de la batería .Factor de potencia de salida mejorado de 0,8 a 0,9, capacidad de carga aumentada en un 13% .Configuración flexible de la batería para el uso de 14/16/18/20 piezas ,ahorrando costes para los clientes .Carga rápida y estable de la batería, 90% de la capacidad restaurada en 4 horas para el modelo (UPS estándar) .Capacidad para encender el SAI con baterías en ausencia de alimentación de red ,función Cold Star .El modo de suministro de energía del UPS no tiene tiempo de transferencia para garantizar una alimentación ininterrumpida . Arranque retardado configurable cuando se restablece la alimentación de red, reduciendo el impacto en la red eléctrica o generador . Modo de conversión de frecuencia: 50Hz de entrada / 60Hz de salida o 60Hz de entrada / 50Hz de salida
Alta Usabilidad

Panel de control por Display LCD + LED , operación de teclas multifuncionales , fácil interfaz usuario -UPS. Potente software (UPSMART 2000) para la configuración de parámetros, configuración de funciones y actualización en línea. Disposición interna compacta, miniaturización de la unidad completa para pequeñas dimensiones .Compatible con un Grupo Electrógeno o Generador
Alta Inteligencia

Opcional Comunicaciones multi-plataforma: RS232 (estándar), USB / RS485 / SNMP / AS-400 y contactos secos se utilizan interfaces de comunicación para supervisar el estado de funcionamiento de UPS. Entre ellos, SNMP es para la supervisión de red remota y la gestión, por el que se puede configurar la batería y regular la auto-prueba. Gestión inteligente de la batería (ABM), control de carga flotante , compensación automática, control del cargador, mejorando la fiabilidad del cargador y prolongando la vida útil de la batería en un 50% .Conservación de Energía y Protección del Medio Ambiente. Corrección Activa del Factor de Potencia (APFC) , factor de potencia entrada (≥0.99 ). Eficiencia de trabajo hasta un 98% en modo ECO. Encendido / apagado automático de acuerdo con la capacidad de carga establecida por los usuarios.
Especificaciones:

Modelo

EA906PRO 1/1

EA910PRO 1/1

Capacidad

6 KVA/ 5.4 KW

10 KVA/9 KW

Entrada

Tensión de Entrada

208V/220V/230V/240 VAC

Rango de tensión de Entrada

110-160 VAC (Reducción lineal entre 50% y 100% carga) , 160-280 VAC (sin reducción lineal) , 280-300 VAC (reducción 50%) ,

Frecuencia de Entrada

50-60Hz (automática)

Rango de frecuencia de Entrada

40-70Hz

Distorsión armónica total THDI

≤ 5 %

Factor de potencia de Entrada

≥ 0.99

INT. (Entrada) al 100% carga

 AMP

 AMP

Bypass

Rango de tensión y Frecuencia

- 40 %  ± 15 %  (ajustable)               50/60 HZ ± 5 HZ

Salida

Rango de tensión de Salida

208V/220V/230V/240  VAC ( ajustable)

Factor de potencia de Salida

0.9

Regulación de tensión de Salida

±1%  Pura Señal Senoidal

Factor Cresta

3:1

Frecuencia

45-55 HZ o 55-65 HZ Sincronizada con la red en Modo AC , 50/60 HZ ± 0.1 HZ en Modo Batería

Distorsión Armónica Total THDV

≤ 2% Carga lineal; ≤ 5% Carga no lineal

Tiempo Transferencia

Modo AC a Modo Batería : 0 ms , Modo Inversor a Modo ByPass : 0 ms

Capacidad Sobrecarga Inversor

102-125% a bypass después 10 min,125-150% a bypass después 1 min ,>150% a bypass después 0.5 ms

Capacidad Sobrecarga BY PASS

102-125%  shut dow en 20 min,125-150% shut dow en 2 min ,>150% shut dow en 5 seg

Eficiencia

Modo AC

≥ 93%

Modo Batería

≥ 92%

Modo ECO

≥ 98%

Baterías

Tensión de baterías

192 VDC (168 / 192 / 216 / 240 ) opcional

Tipo de baterías

16 BAT 7 AH

16 BAT 9 AH

Cargador Baterías ( 3 estados carga)

1 A (estándar)  , 7A (Long time)

Tiempo de Recarga

Standard: 90% capacidad después de 4 horas

Protección y Control

Control

Silencio, arranque en baterías, reinicio AC, auto reinicio

Protección

Protección sobre temperatura, ventilador, corto-circuito salida

Alarma

Fallo red principal, batería baja , sobrecarga , fallo UPS , fallo ventilador

Comunicación

Standard: RS232 y USB, Opcional :Tarjeta SNMP ,RS485 ,AS400

Software

Windows 98/2000/sever 2003/2008/2012/XP/Vista/Windows 7/ 8 /10

Software UPSmart

Estados analizados: Switch sistema on/off UPS, estados trabajo Monitor UPS ,históricos

Display

LCD + LED

EMI  - EMS

IEC/EN62040 -2 , IEC 61000-4-2 (ESD) , IEC 61000-4-3 (RS) , IEC 61000-4-4 (EFT) , IEC 61000-4-5 (surge)

Entorno del sistema

Temperatura y Humedad

Temperatura Trabajo: 0-40º C  Humedad: 20-90 % RH & 0-40 % (sin condensación)

Ruido

≤ 55 db (1 m)

Altitud

0m<altitud <1500m, sobre 1500m, usar prorrateo potencia

Dimensiones

Dimensiones (wxdxh)mm  UPS

191*465*710

191*465*710

Dimensiones (wxdxh)mm Caja

308*640*896

308*640*896

Peso (kg)

66.70

67.20

Peso (kg) Caja

72.80

73.30

Aplicaciones:
Centros de servidores centralizados, Centro de control de redes, Centros de ordenadores, Estaciones de Trabajo , Redes informáticas pequeñas,Cajas Registradoras, Servidores Internet, Cajeros Automaticos, Equipos médicos, Sistemas de Seguridad y Emergencias (luces , alarmas), Centros de datos, Servidores, Procesos industriales , PLC Industriales ,Sistemas de voz y datos Telecomunicaciones, E-Busines , Aplicaciones Hospitalarias etc.

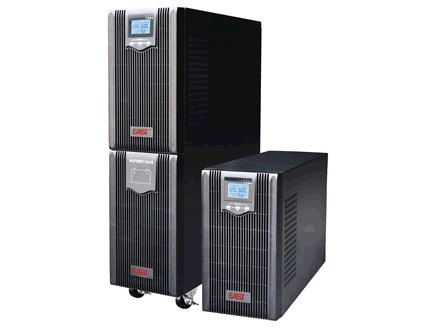

Galería:
