UPS - ON LINE DOBLE CONVERSION
EA 900 LCD 3/1
  Características del Producto
  Descripción
  Características
  Especificaciones
  Aplicaciones
  Galería
  Descargas
Descripción:
El UPS On Line Doble Conversión EA3900LCD con display LCD/gráfico, diseñada con la última tecnología la más fiable del mercado, por lo que es distinguido por su calidad, fiabilidad aportando  la máxima fiabilidad en protección eléctrica para sistemas empresariales e industriales. El rango de la tensión de entrada es extraordinario de 305 V a 478 V para que el SAI/UPS pueda seguir funcionando bien en las zonas de red de baja calidad y en otras aplicaciones robustas. También elimina las descargas innecesarias de batería para prolongar la vida útil de la batería. La etapa de rectificador de la serie EA3900LCD usa elementos de alta frecuencia, de onda sinusoidal pura y con la tecnología PWM de alta frecuencia, el UPS alcanza un alto factor de potencia de entrada, más del 95% y evita la interferencia armónica significativa en la alimentación (THDi) inferior al 5%. La mayor eficiencia del inversor aumenta la eficiencia global de SAI/UPS y reduce el ruido del inversor. Como prestaciones añadidas, podemos citar el bypass estático de serie y de mantenimiento y amplias opciones de comunicación vía interface + software de monitorización/cierre automático de ficheros.
Características:

Tecnología On-Line Doble Conversión de Alta Frecuencia y Onda Senoidal.

Diseño de alta frecuencia de microprocesador múltiple & Tecnología DSP

Alto Factor de Potencia con gran Amplitud de Márgenes de Entrada.

Paralelizable con redundancia N+1 (10-20 KVA)

Función Dcstar (arranque desde baterías) y auto-diagnostico seleccionable

Reducida distorsión armónica de la señal de salida y filtros EMI/RFI

Panel de control LCD, Led's, alarmas acústicas y Auto-diagnóstico de puesta en marcha.

Gran eficiencia con ahorro energético y baja emisión de calor en largos tiempos de trabajo.

By-pass automático y manual para mantenimiento

Función de carga de batería automática cuando la UPS se encuentra en modo” apagado".

Protección de sobretensión y pararrayos.

Protección de cortocircuito y de sobrecarga.

Apagado o reinicio programado

Ampliaciones de autonomía especiales mediante armarios de baterías

Conectividad a PC vía puerto USB con software (UPSMART 2000I) y cable incluidos.

Puerto de comunicación seleccionable: SNMP, AS - 400, USB Y DB9 (Opcional)

Eficaz protección frente a los errores del suministro eléctrico comercial.

Diseñados para trabajar bajo las condiciones más adversas.

Compactos, fáciles de manejar y libres de mantenimiento.

10-20 KVA N+1 Paralelo o Redundancia, uniendo en paralelo 2 ó 3 SAIs iguales.

10-20 KVA Incluye cargador de baterías especial para reducir el tiempo de carga.

Especificaciones:
  Modelo
EA30910
LCD
EA30915
LCD
EA39020
LCD
  Capacidad
  (Carga lineal)

10KVA/7 KW

15KVA/12 KW

20KVA/14KW

ENTRADA

  Rango de tensión

  305V-478 VAC

  Rango de frecuencia

  50/60 Hz±4 %

  Factor de potencia

  ≥0.95

SALIDA

  Tensión

  220V/230V/240V±3%

  Frecuencia de salida

  50/60Hz±0.5Hz

  Tolerancia de salida   de tensión

  < ±5%(100% Con o sin carga)

  Distorsión

  <3%(Carga lineal); <5% (Carga no lineal)

  Salida Forma onda

  Onda senoidal pura

  Eficiencia

  ≥89% (modo AC) y ≥85% (modo bateria)

  Capacidad en   sobrecarga

  110%~150%: 10Mins    >150%: 1Min

  Factor de cresta

  3:1

  Cortocircuito

  La Ups desconecta la salida y alarma

BATERÍA

  Tensión de batería

  240VDC

  Tensión de carga

  274.5±1V

  Batería Tipo

  Sellada de Plomo-Ácido libre de mantenimiento

  Baterías Unid.

  20X12V/7AH - 20X12V/9AH

  Tiempo Backup   (Full/Carga media)

Bat Ext

Bat Ext

Bat Ext

  Corriente de Carga

4.5 A

4.5 A

4.5 A

  Tiempo de carga

  Carga hasta 90%, ≤8 Horas
OTROS

  Ruido (1m)

  <55db

  LCD y LED

  Equipo, Inversor, Bypass, batería, carga, modo batería, frecuencia,
  UPS Indicador de fallos

  Tiempo transferenc.
  de AC a DC

  Cero

  Alarma sonora   descarga batería

  Fallo de equipo, Beep /4s; Batería baja, Beep /1s

  EMC

  EN 62040-2(EMI), EN61000-4-2(ESD),
  EN61000-4-3(RS),EN61000-4-4(EFT),EN61000-4-5(SURGE

  Funcionamiento
  anormal de UPS

  Beep continuo y LED rojo encendido

  Salidas

  Terminales

  Interfaz conexión

  Port USB y software de apagado  , SNMP (Opcional)

  Temperat. ambiente

  0 ℃ ~ 40 ℃

  Humedad

  10%~90%

  Peso neto (kg.)

43.7

55

55

  Dimensiones
  (W×D×H)mm

  260W×560D×730H
Aplicaciones:
Ordenadores, Estaciones de Trabajo , Redes informáticas pequeñas,Cajas Registradoras, Servidores Internet, Cajeros Automaticos, Equipos médicos (Electromedicina), Sistemas de Seguridad y Emergencias (luces , alarmas), Centros de datos, Servidores, procesos industriales , PLC Industriales.Sistemas de voz y datos Telecomunicaciones, E-Busines , Aplicaciones Hospitalarias.

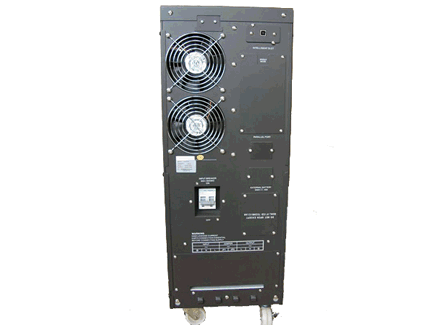

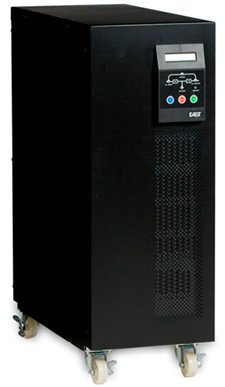

Galería:
Descargas:
UPS ON LINE HF EA900 LCD 1-10KVA ING
USER MANUAL UPS ON LINE EA900 1-10KVA ING
UPS On Line Doble Conversion EA3900 LCD 3-1 TORRE 10-20 KVA

MANUAL USUARIO UPS EAST 900 1-10 KVA TORRE-RACK 12
